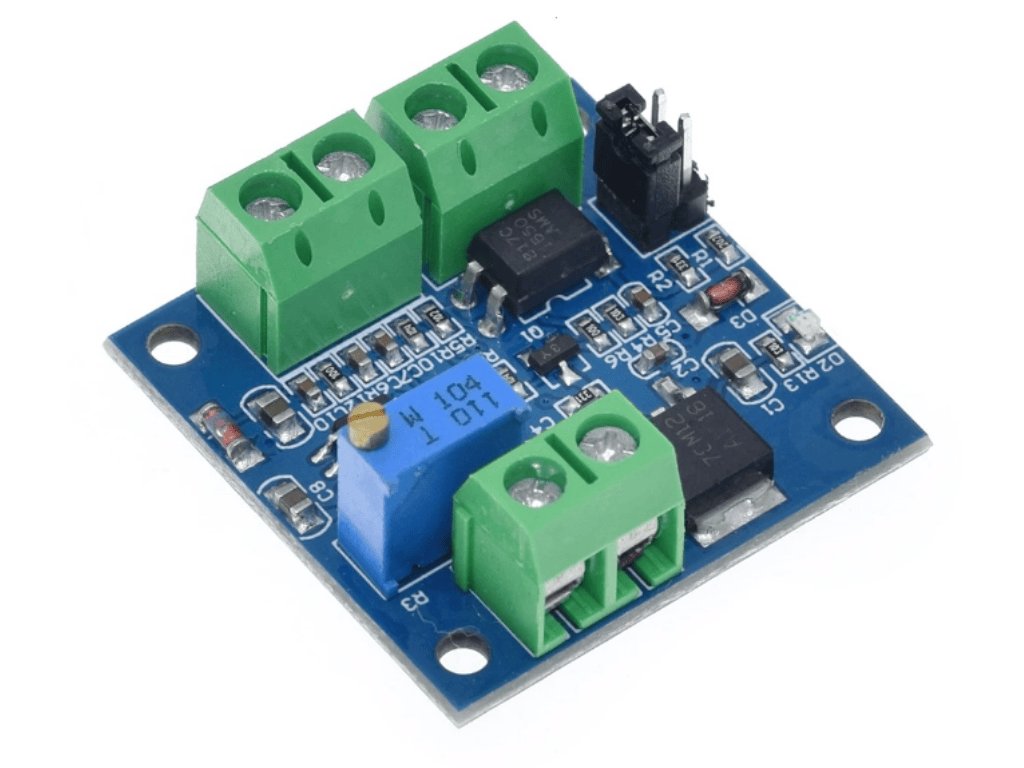

Převodník PWM na napětí 0-10V

Specifikace:

• Napájecí napětí: 12-30V
• Odběr proudu: cca 100mA
• PWM : Výstupní napětí -> 0-100% = 0-10V
• PWM frekvence: 1kHz-3kHz
• Chyba převodu: < 5%

Kalibrace:

Nastavte signál PWM na střídu 50%. Frekvence PWM může být 1-3kHz a neměňte ji v průběhu kalibrace ani při následném provozu. Při změně frekvence je nutné provést kalibraci znovu. Pomocí multimetru měřte napětí na výstupu (Vout). Trimrem nastavujte napětí, dokud se nezobrazí napětí 5.0V na multimetru.

Poznámka: Tento výrobek není samostatně funkční a vyžaduje odbornou montáž pro správnou funkčnost.

Součástí balení:

• 1ks Převodník PWM na napětí 0-10V
